Portas Logicas

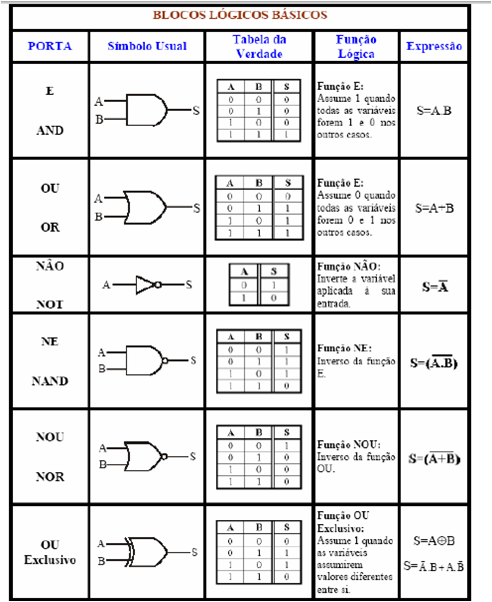

Um sistema lógico pode ser implementado utilizando-se funções lógicas básicas:

  • NÃO (NOT);
  • E (AND);
  • OU (OR);
  • NÃO-E (NAND);
  • NÃO-OU (NOR);
  • OU EXCLUSIVO (XOR).





Função Lógica NÃO (NOT)

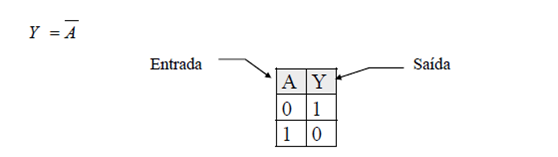

(Está equação representa a função lógica correspondente)

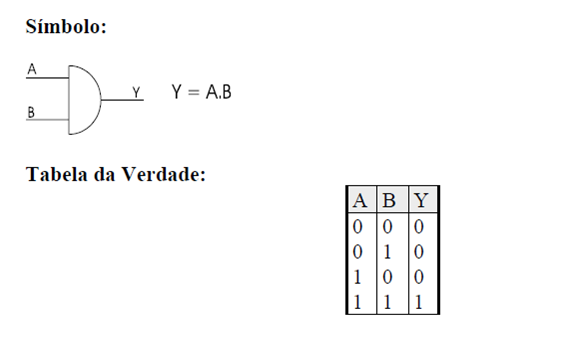

Função Lógica E (AND)

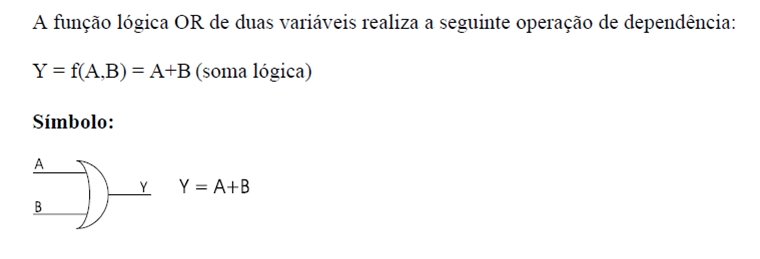

Função Lógica OU (OR)

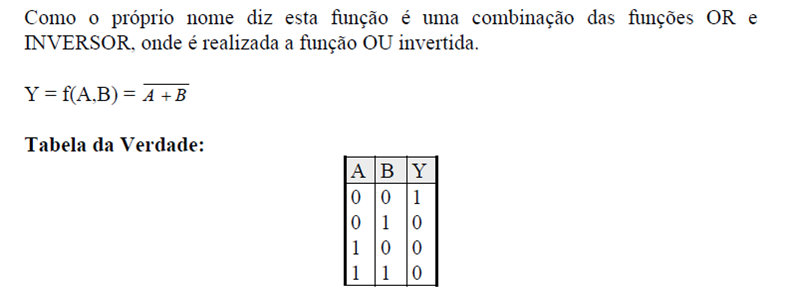

Função Lógica NÃO OU (NOR)

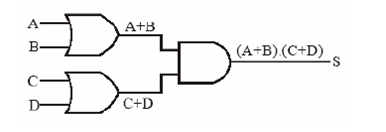

  S=(A + B) ( C + D)

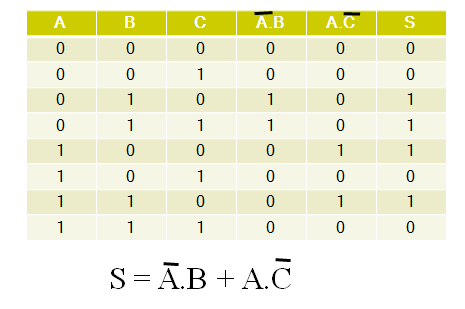

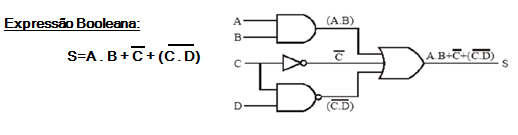

Expressões Booleanas obtidas das Tabelas da Verdade
